Vor etwa zwei Jahren entstand in einer kleinen Runde engagierter Funkamateure die Easy Turnstile Antenne nach dem Entwurf von Christoph Schwaerzler (OE1CGS). Damals war es ein spannendes Bauprojekt – heute ist sie ein fester Bestandteil meines TinyGS-Empfangssystems.

🛠️ Bau und Design: Einfach, effizient, durchdacht

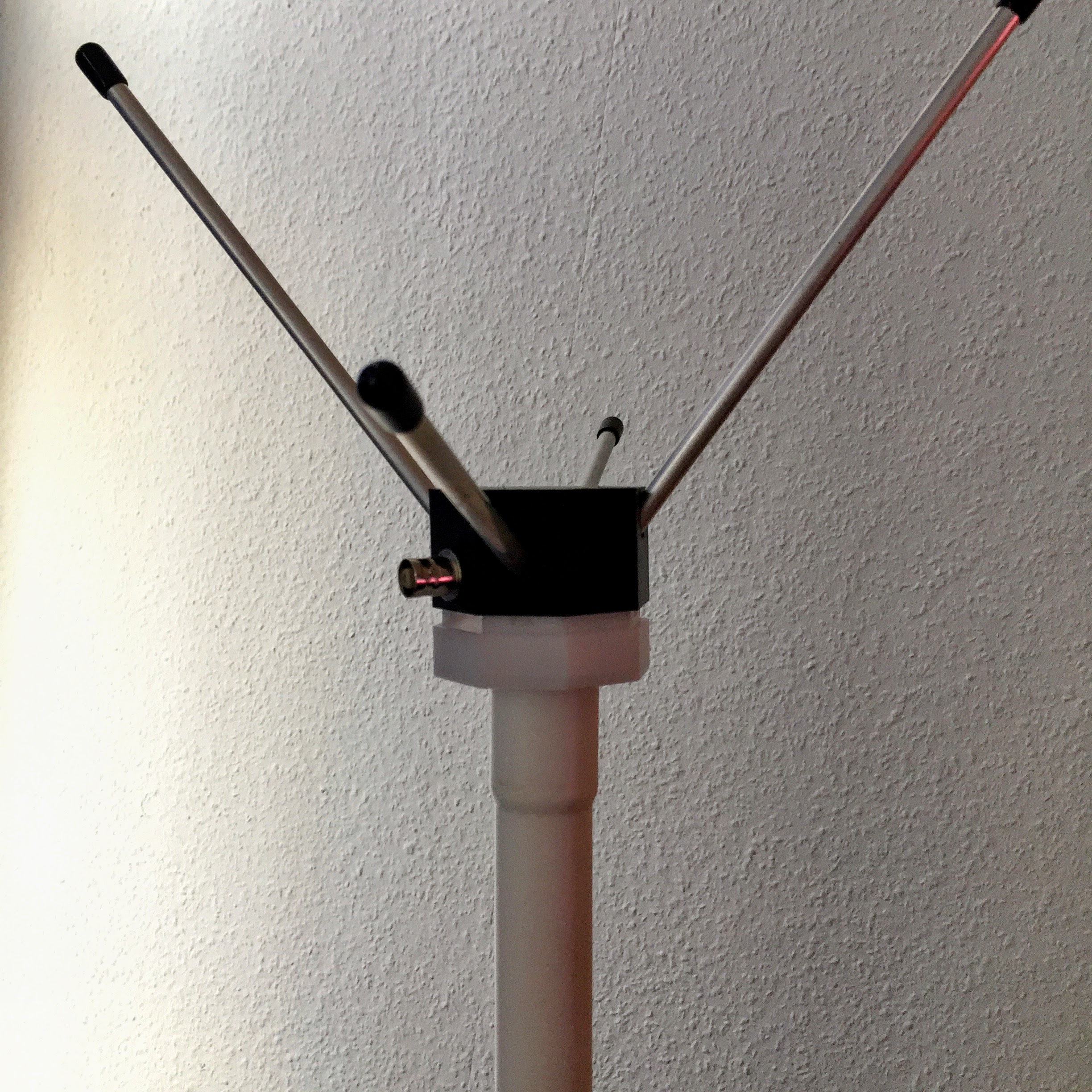

Die Easy Turnstile ist eine zirkular polarisierte Antenne für das 70 cm-Band (437 MHz), speziell ausgelegt für Satellitenkommunikation ohne mechanische Nachführung. Ihr Aufbau basiert auf gekreuzten Dipolen, wobei OE1CGS durch clevere Impedanzanpassung auf komplexe Phasenschaltungen verzichten konnte.

Der Clou: Die zentralen Bauteile der Antenne lassen sich mittels 3D-Druck einfach herstellen. Gedruckt aus PLA mit einer 0,4 mm Düse und 0,2 mm Schichthöhe, sind keine Stützstrukturen oder besonderen Haftmethoden erforderlich. Nach dem Druck müssen lediglich die Montagelöcher nachgebohrt und die Strahler montiert werden. Der gesamte Aufbau ist in etwa einer Stunde realisierbar.

Die detaillierte Bauanleitung inklusive Materialliste und technischer Zeichnungen ist im PDF von OE1CGS verfügbar:

📡 Einsatz im TinyGS-Projekt: Praxisbewährung

Seit Kurzem ist die Easy Turnstile Antenne in meinem TinyGS-Setup aktiv. Im Vergleich zu anderen Antennentypen, wie einfachen vertikalen Dipolen oder improvisierten Lösungen, zeigt sie eine deutlich verbesserte Empfangsqualität. Insbesondere bei Satelliten mit zirkularer Polarisation, wie der ISS oder vielen CubeSats, liefert sie stabilere und stärkere Signale.

Ein direkter Vergleich mit einer QFH-Antenne zeigte, dass die Easy Turnstile in Bezug auf Signalstärke und Rauschabstand mindestens gleichwertig, oft sogar überlegen ist – bei einem Bruchteil der Kosten und mit deutlich geringerem Bauaufwand.

🧩 3D-Druckdateien und Ressourcen

Die STL-Dateien für den 3D-Druck der Antennenkomponenten sind auf Thingiverse verfügbar:

Weitere Informationen und Projekte von OE1CGS finden sich auf seiner Webseite: https://www.oe1cgs.at/easy-turnstile-antenne-fuer-den-satellitenfunk/

🧪 Fazit: Ideal für Funkamateure und Maker

Die Easy Turnstile Antenne ist ein Paradebeispiel für durchdachtes, praxisnahes Antennendesign. Sie kombiniert einfache Bauweise mit hervorragender Leistung und ist damit ideal für Funkamateure, die in den Satellitenfunk einsteigen oder ihr Setup erweitern möchten. Dank der verfügbaren 3D-Druckdateien und der detaillierten Anleitung ist der Nachbau auch für Einsteiger problemlos möglich.

Ich freue mich, dieses Projekt nun in meinem TinyGS-Netzwerk integriert zu haben und bin gespannt auf die weiteren Erfahrungen und Optimierungen.
